Диаграмма Ганта — график, где задачи проекта показаны полосами на шкале дат, а стрелки между ними объясняют, что за чем идёт. Она нужна там, где есть срок сдачи: стройка, монтаж, внедрение, мероприятие. Разбираем элементы графика, критический путь и пять шагов к плану за час, а сервисы с готовым Гантом собраны в подборке планировщики задач.
Короткий ответ
Диаграмма Ганта — это график проекта, где каждая задача нарисована горизонтальной полосой на шкале дат. Левый край полосы — день старта, правый — срок сдачи, длина — длительность работы. Стрелки между полосами показывают зависимости, а ромбы и флажки на шкале — вехи, контрольные точки без длительности.
Такой график отвечает сразу на три вопроса руководителя: что делаем, когда и в каком порядке. Сдвиньте одну задачу — планировщик автоматически пересчитает связанные и покажет новую дату финиша. Именно этим диаграмма Ганта отличается от списка дел в блокноте, где сроки живут отдельно от логики работ.
В управлении проектами диаграммы Ганта помогают там, где есть дата сдачи и жёсткий порядок операций: стройка, монтаж оборудования, внедрение учётной системы, подготовка мероприятия, запуск сайта. Если у вас поток однотипных заявок без общей даты финиша, график Ганта будет мешать — хватит доски. Мы разобрали девять сервисов в подборке планировщики задач. Диаграмму Ганта из девятки уверенно строят Kaiten, Weeek и Shtab: у них график лежит на соседней вкладке с досками задач.
| Ваш случай | С чего начать | Почему |
|---|---|---|
| Проект с жёсткой датой сдачи: стройка, монтаж, мероприятие | Kaiten — канбан, Скрам и Гант в одном пространстве | Видны зависимости и критический путь, план пересобирается автоматически |
| Агентство или подрядчик, который считает часы | Shtab — от 100 ₽ за сотрудника в месяц | График Ганта рядом с тайм-трекером: план и факт в одном окне |
| Поток однотипных задач без общей даты финиша | Доска канбан — как она устроена, разобрали в статье что такое канбан | Рисовать полосы не для чего: цепочки зависимостей нет |
| Продуктовая разработка спринтами | Аспро.Agile со Scrum-набором | Работа отрезками по 1–4 недели точнее описывает ритм такой команды |
| Первый проект, бюджета на софт нет | YouGile — полный набор функций бесплатно до 10 человек | Начните с этапов и задач, а график добавите, когда будете готовы платить |
Из чего состоит диаграмма Ганта
Любой график Ганта собран из четырёх кирпичей, и разобраться в них можно за пять минут. Слева, вертикальным списком, идут задачи проекта — от «подписать договор» до «сдать объект». Справа тянется шкала времени: дни, недели или месяцы, в зависимости от масштаба работ.
Полоса напротив задачи — это срок выполнения работы. Её длина показывает, сколько рабочих дней займёт задача, а положение на шкале — когда она начнётся и закончится. Полосы могут идти параллельно: например, пока электрики тянут кабель, дизайнер согласует мебель.
Шкалу времени выбирайте под масштаб: для проекта на 2–3 недели это дни, для полугодового — недели. Слишком мелкий шаг превращает график в простыню, по которой невозможно двигаться глазами, слишком крупный прячет просрочку в 2–3 дня.
Стрелка между двумя полосами — зависимость. Самый частый тип — «финиш — старт»: следующая задача не начнётся, пока не закончена предыдущая. Кроме «финиш — старт» бывают ещё три типа связей: «старт — старт» (обе задачи стартуют вместе), «финиш — финиш» (заканчиваются одновременно) и редкая «старт — финиш». Почти во всех проектах малого бизнеса хватает первого типа, и усложнять схему ради полноты не нужно. Отдельная сущность — веха: точка с нулевой длительностью, которая фиксирует событие («договор подписан», «оборудование приехало», «объект принят»). Вехи удобно ставить на границах этапов и на датах, за срыв которых предусмотрен штраф по договору.
- Задачи — строки графика, по одной на каждый результат работы.
- Длительности — полосы в рабочих днях, а не в календарных.
- Зависимости — стрелки «что за чем», от них зависит вся дата финиша.
- Вехи — контрольные точки без длительности, обычно 4–8 штук на проект.
- Ответственные — имя рядом с полосой, иначе задача ничья.
Что такое критический путь и зачем его считать
Критический путь — самая длинная цепочка связанных задач от старта до финиша проекта. Именно она определяет минимальный срок: короче, чем сумма её длительностей, проект не сделать никакими деньгами. Задержка любой задачи на этом пути на 3 дня двигает сдачу тоже на 3 дня.
Всё остальное на графике имеет резерв — запас времени, на который задачу можно сдвинуть без последствий для финиша. Пример: отделка помещения занимает 15 дней и лежит на критическом пути, а заказ табличек на двери — 2 дня с резервом в 12 дней. Горите по срокам? Подгонять типографию бессмысленно: выигранные там 2 дня не изменят дату открытия.
Считается критический путь просто: сложите длительности каждой цепочки от первой задачи до последней и возьмите самую длинную сумму. В нашем офисном примере цепочка «договор 5 дней — планировка 7 — электрика 10 — отделка 15 — перевозка 2» даёт 39 рабочих дней, то есть почти два календарных месяца. Параллельная ветка с закупкой мебели на 20 дней в этот срок укладывается. Критической она не становится.
Хороший планировщик считает критический путь сам и подсвечивает его цветом. Ваша работа — раз в неделю смотреть, не переехала ли какая-то задача на этот путь: после каждого сдвига цепочка пересобирается, и вчера некритичная закупка сегодня становится узким горлышком. Это и есть главная причина строить график Ганта в сервисе, а не в Excel: пересчёт выполняется автоматически.
Как построить диаграмму Ганта за час: проект «новый офис»
Час — это не преувеличение: столько занимает первый честный график по проекту, который вы и так держите в голове. Дальше на поддержку уходит 15–20 минут в неделю.
Возьмём реальный пример — переезд компании из 20 человек в новое помещение. Сначала выпишите крупные работы, не мельчите: договор аренды, замеры и планировка, закупка мебели, электрика, слаботочка (интернет-кабели, сигнализация, видеонаблюдение), отделка, связь, перевозка, запуск. Восьми–двенадцати строк для проекта на два месяца достаточно.
Дальше проставьте длительности в рабочих днях, опираясь на прошлый опыт и сроки поставщиков: договор — 5 дней, планировка — 7, отделка — 15, закупка мебели — 20 дней с доставкой, электрика — 10, связь — 4, перевозка — 2. Затем нарисуйте стрелки: отделка не начнётся до электрики, мебель не завозим до конца отделки, интернет тянут параллельно отделке.
Теперь добавьте вехи и ответственных. Вехи здесь очевидны: «договор подписан», «объект готов к завозу», «первый рабочий день в новом офисе». Ответственный — конкретный человек, а не отдел: «Ирина», а не «АХО». Последний шаг — попросить сервис показать критический путь и сверить дату финиша с той, что вы обещали собственнику.
- Выпишите 8–12 задач-результатов, без подзадач на полдня.
- Проставьте длительности в рабочих днях с запасом 10–15%.
- Свяжите задачи стрелками «финиш — старт».
- Поставьте 4–6 вех и назначьте ответственных по именам.
- Сравните расчётный финиш с обещанным и уберите разрыв.
Собрать такой график можно и в Excel — шаблон с условным форматированием ячеек рисует полосы за полчаса. Проблема начинается на второй неделе: любой сдвиг приходится пересчитывать руками, а команда работает по устаревшей версии файла из почты.

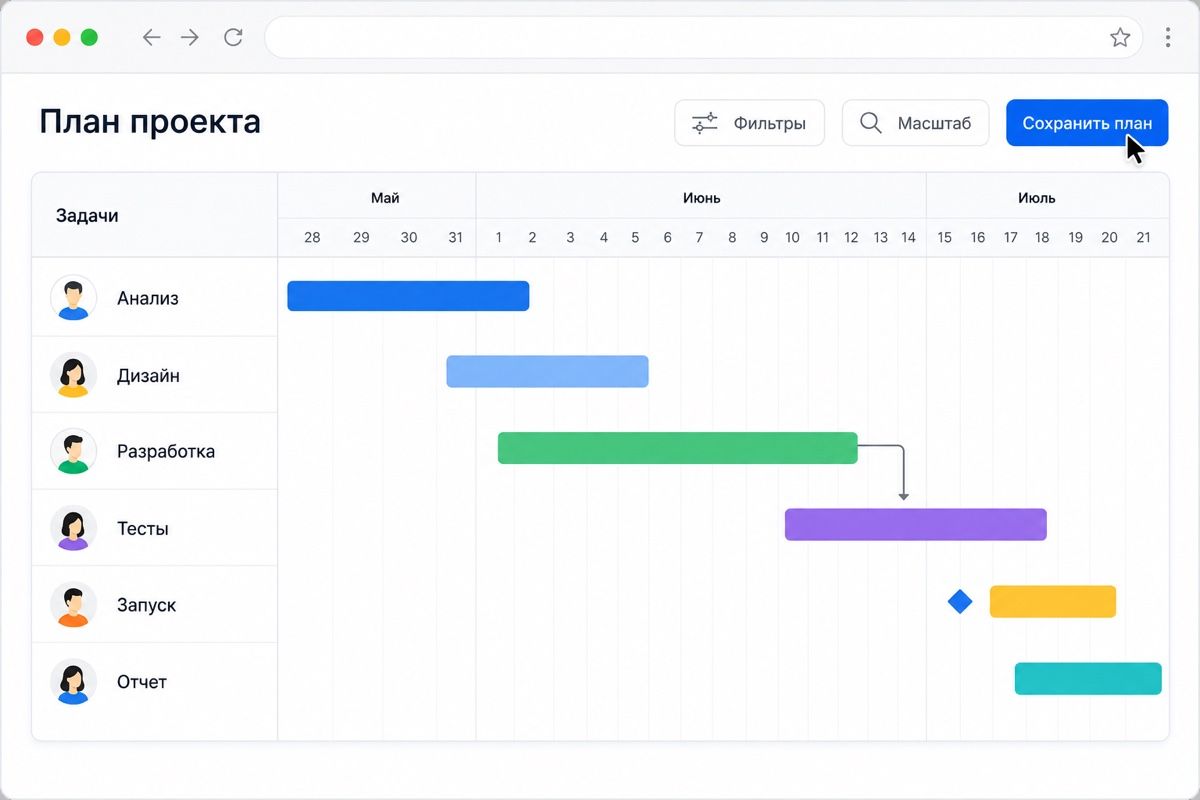

Как диаграмма Ганта выглядит в планировщиках задач
Планировщик с таким графиком — это уже полноценная система управления проектами: он помогает держать сроки, распределять людей и видеть загрузку. Рисовать полосы руками в 2026 году незачем: график собирается из тех же задач, которые команда и так ведёт. Достаточно проставить даты и связи, а всё остальное сервис нарисует сам.
В сервисах Гант — это отдельная вкладка проекта рядом с досками и списком. Слева тот же перечень задач, справа полосы, которые можно тянуть мышью: захватили край — изменили длительность, потянули за середину — сдвинули сроки. Чтобы связать две задачи, нажмите на точку у края полосы и протяните линию до следующей — планировщик сам подвинет всё, что зависит от неё.
Полнее всего график сделан у Kaiten: там же живут канбан-доски, Scrum-модуль и база знаний, а диаграмма Ганта строится по тем же карточкам, что и доска. Бесплатный тариф тянет команду до 5 человек. Тариф «Старт» стоит от 185 ₽ за пользователя в месяц, «Стандарт» с выбором модулей — от 430 ₽. Часть модулей открывается только со «Стандарта», это стоит заложить в бюджет. При оплате за 3 года скидка доходит до 26% — по данным te9 на июнь 2026 года.
Kaiten 9.4/10
IT-команды и компании от 10 человек, выросшие из простых досок
Что изменилось к 2026 году: диаграммы Ганта перестали быть отдельным продуктом за отдельные деньги. Раньше под Гант покупали специализированную программу, теперь это одна из вкладок обычного планировщика, доступная почти всем тарифам. Параллельно у Shtab и YouGile появились ИИ-помощники, которые собирают сводку по проекту и заполняют карточки, — рутины на пересборке плана стало меньше.
У Weeek Гант лежит рядом с базой знаний и лёгкой CRM. Старт занимает полчаса без обучения. Shtab добавляет к графику тайм-трекер и финансовый учёт, поэтому видно не только срок, но и себестоимость часа. Яндекс Трекер держит тысячи пользователей, но настройка рабочих процессов там занимает 1–2 недели. Личным планировщикам вроде SingularityApp и ЛидерТаск диаграмма Ганта не нужна вовсе — там другая логика работы.
Гант или доска: когда диаграмма лишняя
Диаграмма Ганта отвечает на вопрос «когда», канбан-доска — на вопрос «что сейчас в работе». Первый инструмент нужен проектам с датой сдачи, второй — потокам: поддержке, отделу продаж, редакции, сервисному центру. Ошибка — тянуть Гант туда, где задачи прилетают каждый день и никак не связаны между собой: план устареет к обеду.
Есть и обратная крайность. Строительная бригада или команда внедрения, которая живёт только на доске, регулярно узнаёт о срыве сроков в день сдачи — доска не показывает, что задержка кабеля на неделю двигает весь объект. Здоровая схема — Гант для плана этапов и доска для ежедневной работы внутри этапа; в Kaiten, Weeek и Shtab это два представления одних и тех же карточек.
| Что сравниваем | Диаграмма Ганта | Канбан-доска |
|---|---|---|
| Главный вопрос | Когда закончим и что от чего зависит | Что в работе прямо сейчас |
| Единица | Задача с датами начала и конца | Карточка в колонке-статусе |
| Где сильна | Проекты со сроком: стройка, внедрение, мероприятие | Потоки: поддержка, продажи, контент |
| Слабое место | Устаревает без еженедельной пересборки | Не показывает дату финиша проекта |
| Кому подойдёт | Руководителю проекта и заказчику | Исполнителям и тимлиду |
YouGile 8.9/10
Команды до 10 человек, которым нужен бесплатный канбан с чатами
Сколько стоит держать план живым: арифметика на год
Софт для планирования — дешёвая часть проекта, но считать её всё равно нужно. Возьмём типичную команду из 8 человек и посчитаем годовую стоимость по тарифам из нашего рейтинга (по данным te9 на июнь 2026 года). Оплата сразу за длинный срок почти везде дешевле помесячной: у SingularityApp годовая подписка выходит 209 ₽ вместо 249 ₽ в месяц, у Kaiten скидка за три года доходит до 26%.
| Сервис | Цена за пользователя в месяц | Команда 8 человек за год |
|---|---|---|
| YouGile до 10 человек | 0 ₽ | 0 ₽ |
| Shtab, годовая оплата | 100 ₽ | 9 600 ₽ |
| Kaiten, тариф «Старт» | 185 ₽ | 17 760 ₽ |
| Weeek, тариф «Плюс» | 199 ₽ | 19 104 ₽ |
| Яндекс Трекер | 258 ₽ | 24 768 ₽ |
Цифры отрезвляют: годовая подписка на команду из 8 человек стоит меньше 25 000 ₽ даже в самом дорогом варианте. Это примерно два дня работы одного специалиста — вопрос выбора сервиса точно не про экономию.
Теперь сравните это с ценой одного сорванного срока. Простой бригады из 4 человек на неделю в строительном проекте — это 5 рабочих дней, за которые вы платите зарплату и аренду техники. Штраф за просрочку по договору подряда обычно считают по ст. 330 ГК РФ, и стандартные 0,1% от суммы контракта за день на договоре в 3 млн ₽ дают 3 000 ₽ в сутки.
Shtab 8.5/10
Агентства и удалённые команды, которые считают время и деньги
Отдельная статья расходов — время руководителя. Час на пересборку плана раз в неделю это 4 часа в месяц. В сервисе, где сроки пересчитываются сами, на то же уходит 15–20 минут: экономия 40 минут в неделю на каждом проекте. Если проектов пять, за год набегает больше 150 часов — почти месяц работы руководителя.
Частые ошибки при работе с диаграммой Ганта
Ошибки в работе с графиком Ганта повторяются из проекта в проект, и стоят они не абстрактных нервов, а денег и дней. Разберём пять самых частых — каждую из них можно поймать за один взгляд на чужой график.
Первая и самая дорогая — слишком детальный план. Руководитель заводит 200 строк на проект в два месяца, тратит два дня на отрисовку, а через неделю бросает: поддерживать такой график некому. Работает правило одного экрана: если весь проект не помещается на экран без прокрутки, укрупняйте задачи.
Вторая ошибка — план, который не пересобирают. График, нарисованный один раз в начале, к середине проекта расходится с реальностью и создаёт ложное спокойствие. Заведите обязательный ритуал: 20 минут в понедельник, обновили факт, пересчитали критический путь, увидели новую дату.
Третья — задачи без ответственных. Полоса, за которой не стоит имя, не двигается сама: спрашивать некого, и на статусе выясняется, что закупку никто не начинал. Четвёртая — забытые зависимости: если стрелок нет, планировщик считает задачи независимыми и показывает финиш раньше, чем он случится на самом деле.
- Слишком мелкие задачи: план на 200 строк умирает за неделю.
- График не обновляют — к середине проекта он перестаёт отражать реальность.
- Нет ответственных: у задачи нет владельца, значит, нет и движения.
- Не проставлены зависимости — дата финиша получается оптимистичнее реальной.
- Резерв заложен в каждую задачу: проект раздувается по срокам и проигрывает по цене.
Что делать дальше
Диаграмма Ганта окупается на первом же проекте со сроком: вы перестаёте узнавать о просрочке в день сдачи. Начните с одного текущего проекта, не переводите на график всю компанию сразу. Как мы проверяем и оцениваем сервисы, описано в методологии te9.
- Выберите один проект со сроком сдачи и выпишите 8–12 задач-результатов.
- Проставьте длительности в рабочих днях, свяжите задачи стрелками, поставьте 4–6 вех.
- Назначьте ответственного по имени на каждую полосу и включите подсветку критического пути.
- Заведите проект в сервисе из подборки планировщиков задач и поставьте в календарь еженедельную пересборку на 20 минут.
- Свяжите план с продажами через CRM-систему, а сроки поставок — с сервисами из категории логистика.
Если проект короткий и однотипный, не мучайте себя графиком — начните с доски и прочитайте разбор канбана. А когда проектов станет несколько и они начнут пересекаться по людям, вернитесь к сравнению планировщиков задач и выберите сервис, где Гант и доска живут в одном пространстве.
